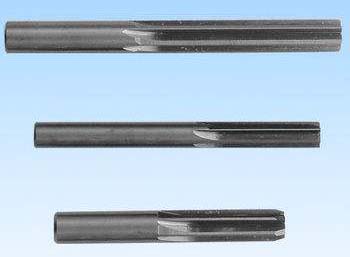

對不銹鋼鉸孔時,經常遇到的問題是:孔表面容易劃出溝槽,粗糙度差,孔徑超差,呈喇叭口,鉸刀易磨損等。不同種類不銹鋼的切削加工性不同,在鉸孔中所表現出的問題也不一樣,如對1Cr18Ni9Ti等奧氏體不銹鋼和耐濃硝酸不銹鋼鉸孔時,主要是鉸刀磨損問題;而對2Cr13等馬氏體不銹鋼鉸孔時,主要是不容易保證鉸孔的粗糙度和尺寸精度問題。為了避免這些問題,應注意以下事項:
1. 合理選擇鉸刀和鉸削用量,是保證鉸孔順利進行的關鍵。
2. (2)提高預加工工序質量,防止預加工孔出現劃溝、橢圓、多邊形、錐度或喇叭口、腰鼓形狀、軸心線彎曲、偏斜等現象。
3. 保持工件材質硬度適中,尤其對2Cr13馬氏體不銹鋼,調質處理后的硬度在HRC28以下為宜。
4. 正確安裝鉸刀和工件,鉸刀必須裝正,鉸刀軸線應和工件預加工孔的軸線保持一致,以保證各刀齒均勻切削。
5. 選用合適的切削液,可以解決不銹鋼的切屑粘附問題,并使之順利排屑,從而降低孔表面粗糙度和提高刀具耐用度。一般以使用硫化油為宜,若在硫化油中添加10%~20%CCl4或在豬油中添加20%~30%CCl4,對降低表面粗糙度有顯著的效果。由于CCl4對人體有害,宜采用硫化油85%~90%和煤油10%~15%的混合液。鉸刀直徑較大時,可采用內冷卻方式。
6. 認真注意鉸孔的過程,嚴格檢查刀齒的跳動量,是獲得均勻鉸削的關鍵。在鉸削過程中,注意切屑的形狀,由于鉸削余量小,切屑呈箔卷狀或呈很短的螺卷狀。若切屑大小不一,有的呈碎末狀、有的呈小塊狀,說明鉸削不均勻。若切屑呈條的彈簧狀,說明鉸削余量太大。若切屑呈針狀、碎片狀,說明鉸刀已經磨鈍。還要防止切屑堵塞,應勤于觀察刀齒有無粘屑,以避免孔徑超差。使用硬質合金鉸刀鉸孔時,會出現孔收縮現象,為防止退刀時將孔拉毛,可采取加大主偏角來改善這種情況。
為了解決耐酸不銹鋼鉆孔時的斷屑問題,研制了新型鉆耐酸不銹鋼斷屑群鉆,用它鉆孔時切屑長100mm左右呈“禮花”狀從孔中排出,斷屑效果十分理想。
在鉆孔過程中要出這種切屑的關鍵是:一要使分屑點處于臨界分屑狀態;二要適當磨出鉆尖高(h=0.05D~0.07D)和圓弧半徑(R=0.2D);三是L1=1.7~3.3 mm位置應選擇恰當,并配合適當大的進給量和較低的切削速度,使切屑在斜擰狀態中折斷。
使用耐酸不銹鋼斷屑群鉆鉆孔時,應選用較低的切削速度和較大的進給量,有利于實現斷屑。
- 上一篇:切削不銹鋼時怎樣設定切削用量?
- 下一篇:精密不銹鋼噴嘴零件的加工工藝與過程
